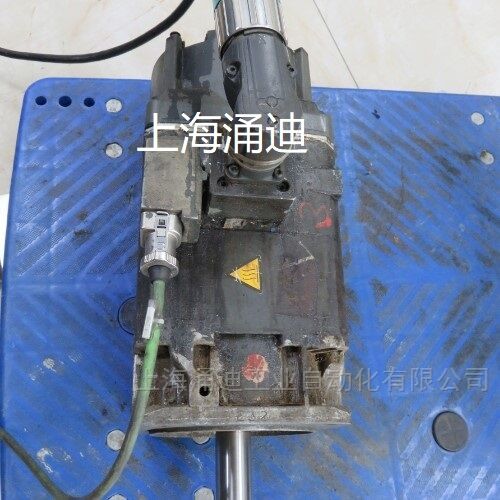

西门子840D数控系统207565报警伺服电机维修解决

故障定义‌

报警代码 ‌207565‌ 的含义为：

“驱动：在 PROFIDRIVE 编码器接口 2 上的编码器错误"‌

该报警表明数控系统无法正确读取或解析位于伺服轴编码器接口2的反馈信号，属于典型的‌位置反馈链路中断‌类故障。

故障类别具体原因故障概率诊断要点

连接与线缆‌编码器电缆插头松动、氧化、屏蔽层破损或接地不良，检查插头是否紧固，测量屏蔽层对地电阻，观察线缆是否有弯折、磨损

传感器污染‌光栅尺/编码器读数头被切削液、油污或金属粉尘污染，清洁后报警是否消失，尤其在湿切环境或长期未维护设备中高发

硬件损坏‌编码器本体（旋转变压器/增量式编码器）内部元件老化或断裂，替换同型号编码器后故障是否消除

驱动模块故障‌CU（控制单元）的编码器接口电路损坏或信号处理芯片失效，其他轴正常，此轴报错；更换CU模块后故障转移或消失

参数配置错误‌编码器类型、分辨率、反馈方向参数（如P0480、P0481）与实际硬件不匹配，检查NCK参数表，确认与铭牌参数一致；可尝试恢复出厂默认值测试

标准排查流程‌

断电检查‌

关闭机床电源，拔下编码器电缆插头，目视检查针脚是否弯曲、氧化。

使用万用表测量电缆通断与屏蔽层接地连续性。

清洁读数头‌

若为光栅尺系统（如海德汉LB302），拆下读数头，用无尘棉签蘸无水乙醇轻拭光接收面。

上海某汽车零部件厂，X轴连续报207565，经排查为光栅尺读数头被冷却液结晶覆盖，清洁后恢复正常，停机时间由3天缩短至2小时。

某高校实训中心，更换编码器后仍报警，最终发现CU模块的编码器接口供电电容鼓包，更换后解决。

每季度对编码器接口进行‌防尘、防潮、防油污‌专项维护。

建议联系专业维修服务商（如上海涌迪公司）进行检测
