西门子810D数控系统报警300500轴Y驱动系统出错修复

西门子840D/810D数控系统报警300500“轴Z/Y/X驱动系统出错"‌，表明Z轴的伺服驱动系统检测到严重故障，导致该轴无法使能或运行中断。该报警通常伴随具体的错误代码（如 0000001BH 等），指向硬件损坏、接线异常、参数错误或机械卡死等问题。

核心故障原因及排查步骤

1. 硬件与电气连接检查

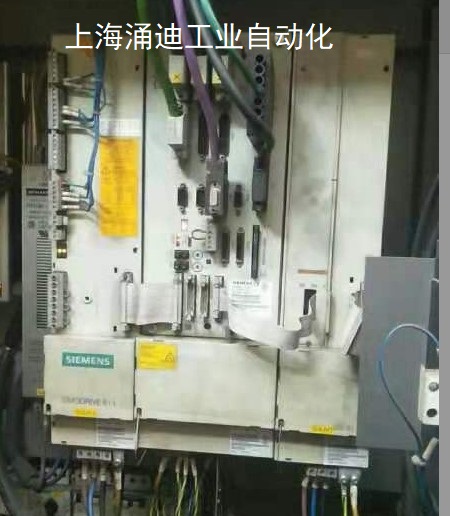

驱动器模块状态‌：

检查611U或S120驱动模块上的指示灯。若红灯亮起或显示特定故障代码，可能涉及IGBT模块烧毁、电源模块故障或控制板损坏。

检查直流母线螺钉是否松动，接触不良会导致电压波动触发报警。

电机动力电缆‌：

检查Z轴电机动力线（U/V/W）是否有缺相、短路或对地绝缘不良。使用万用表测量电机绕组电阻及绝缘性能。

确认主接触器是否正常吸合，若接触器未动作，电机将无法获得电源。

编码器反馈线路‌：

重新插拔Z轴电机编码器插头，确保连接牢固。

检查编码器屏蔽层是否可靠接地，信号干扰会导致反馈数据错误，进而引发300500报警。

若报警伴随 ‌300504‌（编码器出错）或 ‌300507‌（转子位置同步出错），重点排查编码器及其线缆。

2. 机械负载与制动系统

机械卡死‌：

手动盘动Z轴丝杠，检查导轨、轴承是否卡死或有异物阻碍。

确认Z轴负载未超过电机额定值，联轴器是否损坏导致转速不同步。

制动器（刹车）状态‌：

检查Z轴抱闸是否正常释放。若制动器未打开而电机尝试转动，会立即触发过流或驱动系统错误报警。

3. 参数与系统设置

驱动参数匹配‌：

核对Z轴驱动参数（如电机型号、额定电流、编码器类型）是否与实物一致。

若近期修改过参数，尝试恢复驱动器出厂设置或加载正确的备份数据。

保护阈值调整‌：

检查过流保护阈值（如MD36400），若设置过小可能导致误触发，但需先排除硬件故障后再调整。

4. 环境与干扰因素

电磁干扰‌：

检查电柜内是否有强干扰源（如变频器、焊接设备），必要时增加磁环或改善屏蔽接地。

供电稳定性‌：

检测三相输入电压是否平衡且稳定，建议加装稳压器或独立滤波器以抑制电网波动。

快速处理流程建议

断电复位‌：全断电等待电容放电后重新上电，排除偶发性死锁或瞬时干扰。

查看子错误代码‌：在报警详细信息中查看300500后的十六进制错误代码（如 0000001BH），这能精确定位是通讯故障、硬件故障还是参数错误。

若代码为 00000000H，多为通用驱动故障，需全面检查硬件。

若代码为 0000001BH，常指向总线通讯或控制板/编码器问题。

交叉验证‌：若有备用驱动模块或电机，可尝试替换测试，快速定位故障部件。

数据恢复‌：若怀疑参数丢失，从备份中重新加载NCK和驱动数据。

专业维修支持

若上述自查步骤无法解决问题，尤其是涉及驱动器内部硬件损坏（如炸模块、控制板故障）时，建议联系专业维修服务：

上海涌迪工业自动化有限公司‌：提供西门子840D系统专修服务，针对300500及相关驱动故障（如300501-300508）

服务内容：驱动模块维修、NCU主板修复、伺服电机编码器更换、系统数据恢复。

优势：配件齐全，支持当天送机当天修复，提供原装配件更换及技术支持。
